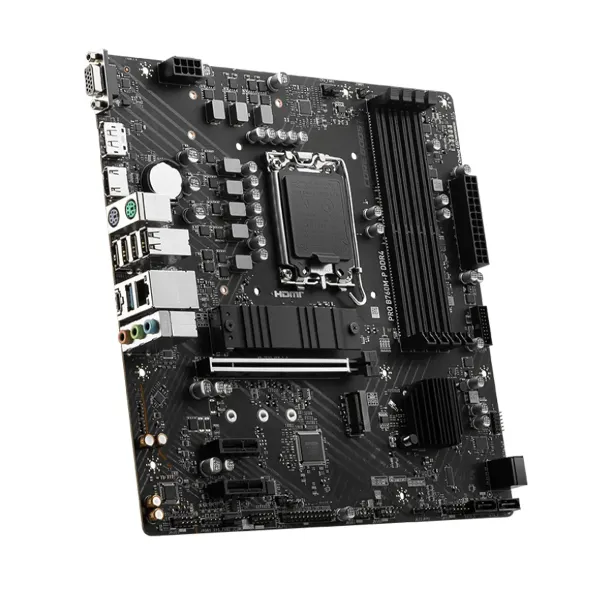

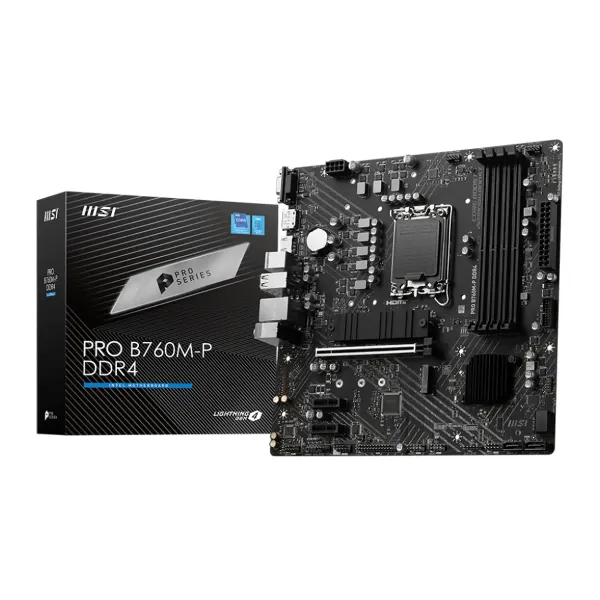

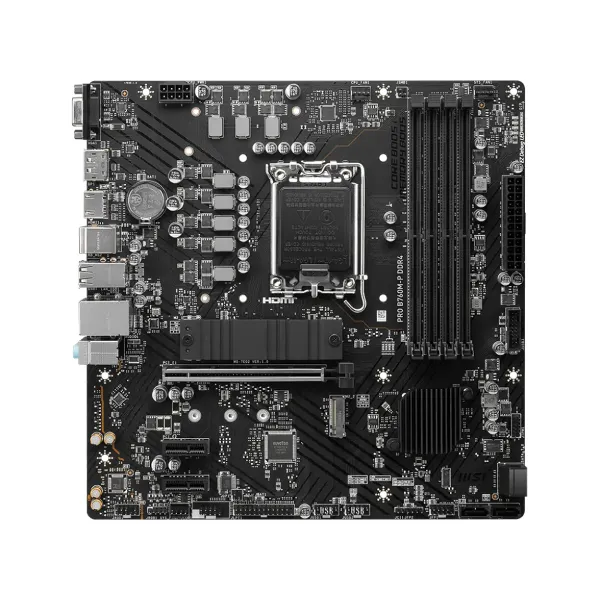

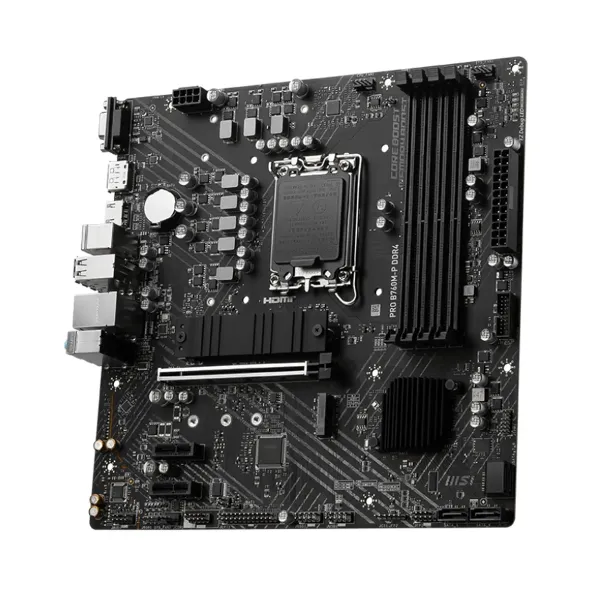

MB S/1700 PRO B760M-P DDR4 MATX/GEN12/DP/VGA/HDMI MSI

PLACA MADRE S/1700 PRO B760M-P DDR4 MATX/GEN12/DP/VGA/HDMI MSI

CONJUNTO DE CHIPS

Intel B760

CPU

Compatible con procesadores Intel® Core™ de 14.ª, 13.ª y 12.ª generación, procesadores Intel® Pentium® Gold y Celeron®

SOCKET

LGA 1700

MEMORIA

4x DDR4, capacidad máxima de memoria 128 GB.

Compatibilidad con memoria 4800(OC)/ 4600(OC)/ 4400(OC)/ 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC)/ 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC)

Máx. Frecuencia de overclocking:

• 1DPC 1R Velocidad máxima hasta 4800+ MHz

• 1DPC 2R Velocidad máxima hasta 4600+ MHz

• 2DPC 1R Velocidad máxima hasta 4400+ MHz

• 2DPC 2R Velocidad máxima hasta 4000+ MHz

Admite modo de doble canal

Admite memoria sin búfer y sin ECC

Admite Intel ® Extreme Memory Profile (XMP)

AUDIO  Códec Realtek ®

ALC897 Audio de alta definición de 7.1 canales

ALMACENAMIENTO

2x M.2 (cantidad)

Fuente M.2_1 (desde la CPU) admite hasta PCIe 4.0 x4, admite dispositivos 2280/2260/2242

Fuente M.2_2 (desde el chipset) admite hasta PCIe 4.0 x4 / modo SATA, admite dispositivos 2280/2260/2242

4x SATA 6G (cantidad)

* SATA5 no estará disponible al instalar SSD SATA M.2 en la ranura M2_2.

LAN

Red de área local Gigabit Realtek® RTL8111H

GRÁFICOS INTEGRADOS

1x HDMI™

Compatible con HDMI™ 1.4, resolución máxima de 4K 30 Hz*

1x DisplayPort

Compatible con DP 1.4, resolución máxima de 4K 60 Hz*

1x D-Sub

Compatible con VGA, resolución máxima de 2048x1536 50 Hz, 2048x1280 60 Hz, 1920x1200 60 Hz

*Disponible solo en procesadores con gráficos integrados. Las especificaciones de gráficos pueden variar según la CPU instalada.

RANURA

1 ranura PCI-E x16 (cantidad)

2 ranuras PCI-E x1 (cantidad)

PCI_E1 Gen PCIe 4.0 admite hasta x16 (desde la CPU)

PCI_E2 Gen PCIe 4.0 admite hasta x1 (desde el chipset)

PCI_E3 Gen PCIe 4.0 admite hasta x1 (desde el chipset)

RAID

Admite RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

USB

4x USB 2.0 (trasero)

4x USB 2.0 (frontal)

1x USB 5 Gbps tipo A (trasero)

2x USB 5 Gbps tipo A (frontal)

1x USB 10 Gbps tipo C (trasero)

E/S INTERNA

1x conector de alimentación (ATX_PWR)

1x conector de alimentación (CPU_PWR)

1x ventilador de CPU

2x ventiladores del sistema

2x panel frontal (JFP)

1x intrusión de chasis (JCI)

1x audio frontal (JAUD)

1x puerto de impresora (JLPT)

1x puerto COM (JCOM)

1x conector LED RGB (JRGB)

1x cabezal de pines TPM (compatible con TPM 2.0)

4x puertos USB 2.0

2x puertos USB 5 Gbps tipo A

FUNCIÓN LED

4 LED de depuración fácil

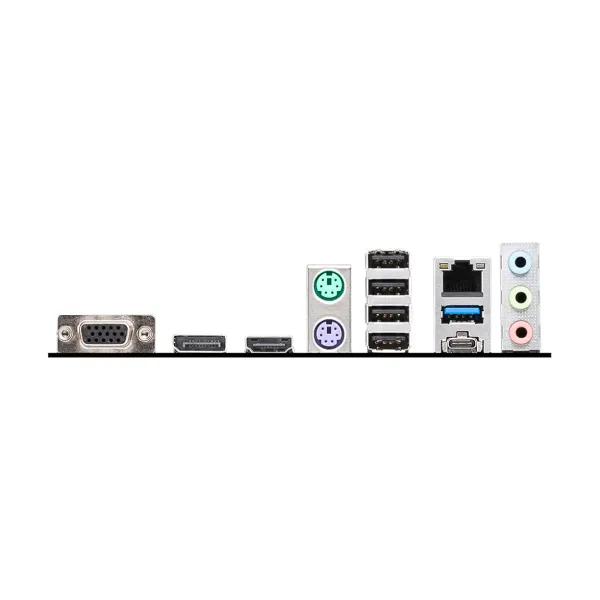

PUERTOS DEL PANEL TRASERO

VGA

Puerto de visualización

HDMI™

Teclado / Ratón

USB 2.0

Puerto LAN

Conectores de audio

USB 3.2 Gen 1 5 Gbps (Tipo A)

USB 3.2 Gen 2 10 Gbps (Tipo C)

SISTEMA OPERATIVO

Compatibilidad con Windows® 11 de 64 bits, Windows® 10 de 64 bits

INFORMACIÓN DE PCB

mATX

243,84 mm x 243,84 mm
